Avec une altitude moyenne de 400 mètres et un sous-sol marqué par la Chaîne des Puys, Clermont-Ferrand présente des contrastes géotechniques que peu de villes françaises connaissent. Ici, les coulées de basalte côtoient des marnes et des alluvions, créant des colonnes de sol où la raideur peut tripler sur quelques mètres. Pour un projet de construction en zone sismique modérée, cette variabilité rend la mesure de la vitesse des ondes de cisaillement (Vs) indispensable. La méthode MASW (Multichannel Analysis of Surface Waves) permet de reconstituer le profil VS30 sans forage destructif, en exploitant la dispersion des ondes de Rayleigh générées en surface. Sur les pentes du plateau de Gergovie ou dans les vallons de la Tiretaine, nous voyons régulièrement des contrastes d'impédance qui échappent totalement à un simple sondage à la tarière. Avant d'engager les terrassements, nos clients complètent souvent le diagnostic par des sondages SPT pour corréler la résistance à la pénétration avec le profil de cisaillement obtenu par MASW.
En contexte volcanique clermontois, le VS30 peut varier de 250 à 800 m/s entre deux parcelles distantes de 200 mètres, un écart qui change radicalement la classe de sol.
Méthodologie et portée
L'arrêté du 22 octobre 2010, modifié en 2020, classe Clermont-Ferrand en zone de sismicité 3 (modérée), ce qui rend obligatoire la prise en compte du paramètre VS30 pour tout bâtiment de catégorie d'importance II et plus, conformément à l'Eurocode 8 (NF EN 1998-1:2005). La MASW se distingue ici par sa capacité à traverser les horizons rigides superficiels — pouzzolane compacte, brèches volcaniques — là où le pénétromètre dynamique refuse parfois avant 2 mètres. Le dispositif déployé comprend typiquement 24 géophones espacés de 1 à 2 mètres, une source sismique (masse ou chute de poids) et un sismographe multicanal. L'analyse du spectre de dispersion fournit une courbe de vitesse de phase qui est ensuite inversée pour obtenir le profil 1D de Vs jusqu'à 30 mètres de profondeur. Les contrastes, souvent francs entre les formations superficielles volcano-sédimentaires et le socle granitique altéré, apparaissent avec une netteté remarquable sur les sections d'inversion. Le paramètre VS30 calculé selon la norme NF P 06-014 permet alors de classer le site (classe A à E) et d'ajuster le spectre de réponse élastique pour le dimensionnement parasismique.
Considérations locales

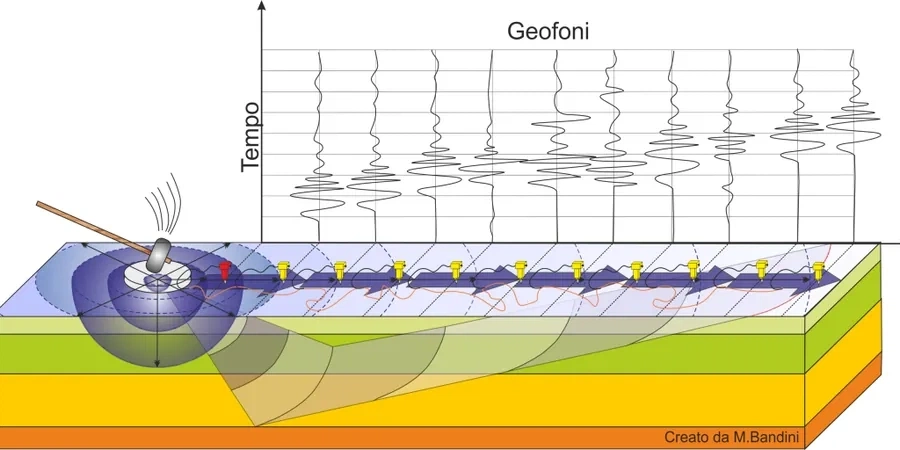

Le matériel MASW déployé à Clermont-Ferrand doit composer avec des surfaces souvent encombrées par les éboulis basaltiques et les pavés de lave. Le dispositif de 24 géophones, couplé à une source à chute de poids réglable, exige un alignement rectiligne d'au moins 30 mètres. En milieu urbain dense — quartier de la gare, abords de la place de Jaude — cette condition n'est pas toujours évidente à satisfaire, ce qui oblige parfois à opter pour un dispositif en L ou à réduire l'écartement inter-capteurs. Le vrai risque technique réside dans l'interprétation hâtive d'un profil MASW en présence de couches piégées à faible vitesse : un horizon de cendres volcaniques meubles intercalé entre deux coulées basaltiques peut générer une inversion de vitesse que seule une analyse conjointe avec un essai CPT permet de confirmer. En cas de doute sur l'homogénéité latérale, le recours à un profil de réfraction sismique aide à cartographier le toit du substratum et à valider l'hypothèse 1D de la MASW. Sans ces précautions, le VS30 calculé peut être surestimé et conduire à un sous-dimensionnement des éléments structuraux.
FAQ
Quel est le délai pour obtenir un profil MASW et le rapport VS30 sur un terrain à Clermont-Ferrand ?
L'acquisition sur site prend généralement une demi-journée, pose des géophones comprise. Le traitement des données (analyse de dispersion, inversion, rédaction du rapport) demande ensuite 5 à 7 jours ouvrés. En cas d'urgence liée à un dépôt de permis de construire, nous pouvons réduire ce délai à 3 jours.
Quelle est la différence entre la MASW et la réfraction sismique pour obtenir le VS30 ?
La réfraction sismique mesure la vitesse des ondes P et nécessite un contraste de vitesse croissant avec la profondeur ; elle peut passer à côté d'une couche molle sous une couche rigide, un cas fréquent dans les formations volcaniques de Clermont-Ferrand. La MASW exploite les ondes de surface (Rayleigh) et restitue un profil de Vs même en présence d'inversions de vitesse, ce qui la rend plus fiable pour le paramètre VS30 réglementaire.
Combien coûte une étude MASW avec détermination du VS30 à Clermont-Ferrand ?
Le prix d'une campagne MASW standard (un profil linéaire, 24 géophones, rapport VS30) se situe entre 1 460 € et 2 660 € selon l'accessibilité du site, la longueur du dispositif et la nécessité d'un couplage avec d'autres essais in situ. Un devis détaillé est établi après visite de reconnaissance.
La méthode MASW est-elle adaptée aux sols volcaniques avec des blocs de basalte en surface ?
Oui, mais avec une adaptation du couplage source-sol. Sur les parcelles où les blocs de basalte affleurent, nous utilisons une plaque de répartition et une source à chute de poids plus énergétique pour injecter suffisamment d'énergie basse fréquence. L'analyse de dispersion permet de filtrer les modes supérieurs générés par les hétérogénéités superficielles. C'est une configuration que nous rencontrons couramment sur les hauteurs de Chamalières et d'Orcines.
